Votre Xmax 125 refuse de démarrer ou votre éclairage a disparu d’un coup ? Avant de paniquer, sachez qu’un fusible grillé est souvent le premier suspect. En quelques minutes, vous pouvez localiser le boîtier, identifier la pièce défaillante et la remplacer vous-même, sans passer par un garage.

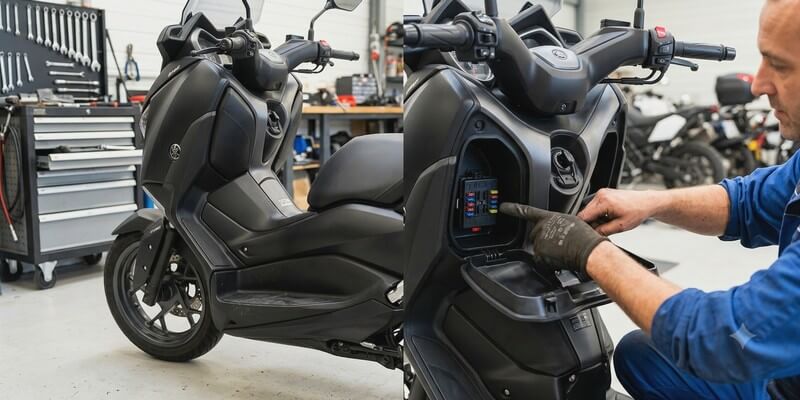

Emplacement fusible xmax 125 et accès au boîtier
Repérer le cache B sur votre scooter
Les fusibles ne se trouvent ni sous la selle ni près du moteur, mais bien à l’avant du scooter. Ils sont logés derrière le cache B, ce panneau plastique situé sur la partie supérieure du tablier avant, côté gauche, juste au dos du bloc optique.
Avant toute manipulation, stabilisez votre Xmax sur sa béquille centrale et coupez le contact. C’est le premier réflexe de sécurité à adopter.
Retirer les vis et déclipser le panneau
Pour accéder au cache B, vous aurez besoin d’une clé Allen, généralement disponible dans la trousse à outils sous la selle. Retirez d’abord les bouchons en caoutchouc situés sous le tableau de bord pour libérer les vis.
Une fois celles-ci enlevées, déclipsez doucement le panneau plastique. L’usage que vous allez donner à cette manipulation demande de la délicatesse : les pattes de fixation cassent facilement si vous forcez. Le boîtier étanche apparaît alors, prêt à être ouvert.
2 types de protections à identifier sous le carénage

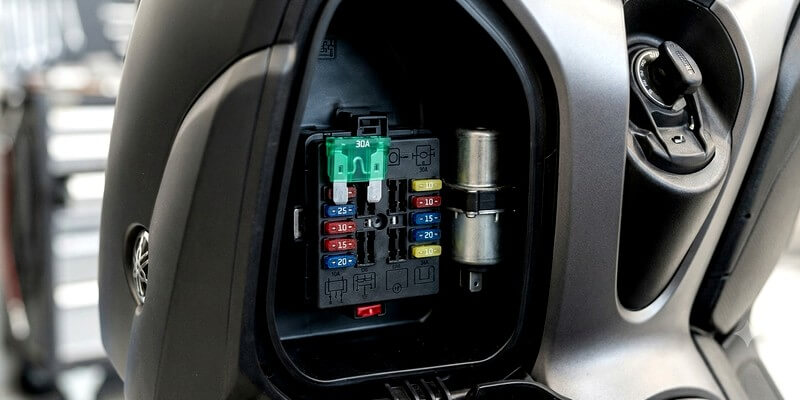

Le fusible principal de 30A
Le fusible principal de 30 Ampères, reconnaissable à sa couleur verte, protège l’ensemble du circuit électrique de votre scooter. Il se trouve en évidence dans le boîtier, généralement à l’entrée. Le problème principal est que si ce fusible saute, la coupure est totale : plus de tableau de bord, plus de démarrage possible. C’est souvent le premier élément à vérifier en cas de panne complète.
Les fusibles secondaires et le relais
À côté du fusible principal se trouvent les fusibles secondaires, chacun dédié à une fonction précise : éclairage, clignotants, injection ou prise 12V. Le relais de démarreur est situé juste à proximité du bloc principal, à l’intérieur du même boîtier.
Un bon moyen de s’y retrouver est de consulter le petit schéma gravé directement à l’intérieur du couvercle plastique. Il indique précisément le rôle de chaque fusible.
Comment changer un fusible sans créer de court-circuit ?
Diagnostic visuel et test de continuité
Un fusible grillé se repère facilement d’un coup d’œil : le petit filament métallique visible à travers le plastique transparent est coupé ou noirci. Si le filament paraît intact malgré la panne, un multimètre réglé en mode testeur de continuité (celui qui émet un bip sonore) vous permettra de mettre fin à tout doute. Profitez-en pour vérifier l’absence de traces de brûlure ou de surchauffe sur les pattes en plastique du boîtier.
Procédure de remplacement et pince d'extraction
Consigne de sécurité prioritaire : coupez impérativement le contact et retirez la clé avant toute manipulation. Utilisez ensuite la petite pince d’extraction en plastique, généralement rangée à l’intérieur du boîtier, pour attraper le fusible sans l’abîmer. Insérez la pièce neuve fermement dans son logement jusqu’au clic, sans forcer sur les broches.
Respect de l'ampérage et état de la batterie
Remplacez toujours un fusible par un autre de même ampérage, reconnaissable à sa couleur identique. Un bon moyen de ne pas se tromper est de garder quelques fusibles de rechange sous la selle. Profitez de cette intervention pour vérifier la propreté des bornes de la batterie et des cosses, ce qui évite les arcs électriques et maintient une tension stable dans tout le circuit.
Origines des pannes électriques répétitives
Causes d'un fusible qui saute instantanément
Si le nouveau fusible saute aussitôt après son installation, le problème principal est un court-circuit franc quelque part sur le circuit. Orientez votre diagnostic vers des fils dénudés touchant le châssis métallique.
Le faisceau au niveau de la colonne de direction mérite une attention particulière, car cette zone est particulièrement sujette aux frottements répétés. Des phares qui clignotent ou des bruits suspects au tableau de bord sont souvent des signes avant-coureurs à ne pas négliger.
Accessoires USB et entretien du faisceau
Les équipements non d’origine, comme les prises USB rapides, l’alarme ou les poignées chauffantes, peuvent surcharger le circuit s’ils sont branchés en direct. Veillez à l’étanchéité des connecteurs exposés aux projections de pluie.
Un spray nettoyant contact appliqué régulièrement permet de chasser l’humidité et de prévenir l’oxydation des fiches, un entretien simple qui limite bien des pannes électriques.
FAQ
Pourquoi mon fusible grille-t-il immédiatement après le remplacement ?
Cela indique généralement un court-circuit direct, comme un fil à nu touchant le cadre, ou un accessoire défectueux qui demande trop d’intensité au circuit.
Puis-je utiliser un fusible d'un ampérage supérieur en attendant ?
À ne jamais faire. Utiliser un fusible de 20A à la place d’un 10A risque de faire fondre le faisceau électrique ou de provoquer un départ d’incendie.
Où se trouve le relais de démarreur par rapport aux fusibles ?
Le relais est situé juste à côté du boîtier à fusibles principal, sous le cache B.
Comment savoir si la panne vient de la batterie ou d'un fusible ?
Si absolument rien ne s’allume au tableau de bord, contrôlez d’abord le fusible 30A. Si le tableau s’allume mais que l’intensité baisse au moment d’actionner le démarreur, la batterie est probablement déchargée. Une batterie moto au lithium peut d’ailleurs limiter ce type de désagrément en hiver.
